問：段碼液晶屏的引腳怎么跟單片機連接？
       答：段碼液晶屏一般分為3種方式點亮，1、直接專用的液晶顯示驅動芯片，比方HT1621B來驅動；2、用內置LCD驅動功能的單片機來驅動；3、用不帶LCD驅動功能的單片機直推，也就是做1/2偏壓IO口直推方式。

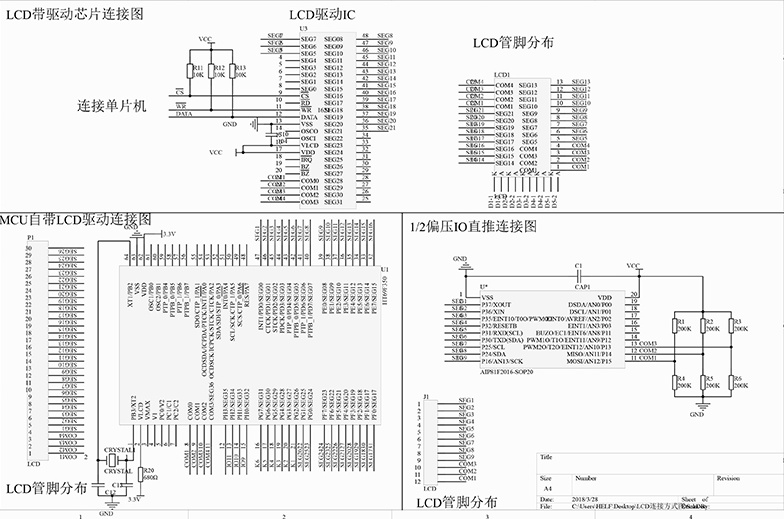

      今天分享這三種方式的接線原理圖，供大家參考，謝謝！
